RS485通信实战知识总结

作者:Admin 日期:2024-08-16 点击:479
一键分享

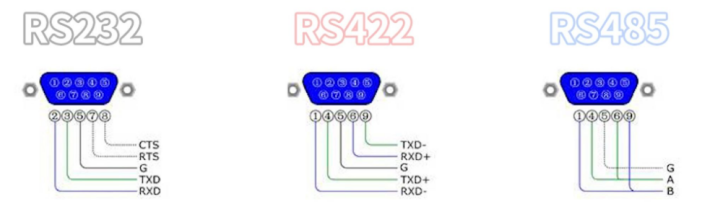

RS-485总线是一种采用差分信号传输的串行通信接口,广泛应用于工业和商业领域。关于RS-485总线最多可以连接多少个设备的问题,实际上并没有一个统一的答案,因为这取决于多种因素,包括电气特性、协议特性以及网络的具体配置等。



首先,从电气特性的角度来看,RS-485标准规定了总线的输入阻抗为≥12kΩ,相应的标准驱动节点数为32个。但是,有些芯片设计了更高的输入阻抗,比如1/2负载(≥24kΩ)、1/4负载(≥48kΩ)甚至1/8负载(≥96kΩ),这可以相应地增加节点数至64个、128个和2563。此外,如果使用中继器,还可以进一步扩展网络的节点数量。

其次,协议特性也是一个重要因素。例如,Modbus协议通常使用RS-485作为物理层,而Modbus协议支持的设备地址范围是131,也就是说,理论上可以连接31个设备5

最后,实际应用中,RS-485总线能够连接的设备数量还会受到线缆质量、传输距离、电磁环境等因素的影响。一些实际应用案例表明,可能需要根据现场情况对理论值进行调整3

综上所述,RS-485总线理论上可以连接到32个、64个、128个甚至256个设备,但实际连接数量需要根据具体的应用场景和网络配置来确定。

      RS-485总线是一种在工业现场中广泛使用的通信方式,其传输距离和速率受多种因素影响。以下是一些关键点,概述了RS-485的通信距离和影响因素:



传输速率与距离的关系:RS-485的最高数据传输速率可达10Mbps,但传输速率与传输距离成反比。在1200米的最大通信距离下,传输速率需降至100Kbps或更低 13





线缆类型与材质:RS-485推荐使用双绞线,带屏蔽层的双绞传输线缆在传输距离上表现更优。线缆材质以纯铜为佳,0.5mm以上纯铜材质的2线或3线双绞传输线缆是合适的选择



通信速率:常见的波特率有120024009600115200等。传输速率越高,传输距离越近;降低波特率可以增加传输距离 13



接线方式:应采用手拉手(串联)方式连接多个设备,避免使用多级并联方式 13

环境干扰:布线时建议远离强电干扰源,并确保所有设备的接地良好,可以使用屏蔽线的屏蔽层将所有设备的GND连接起来 13

终端匹配:在长电缆上,应在终端设备的AB之间并联一个120Ω匹配电阻,以减少信号反射并提高数据速率 13

扩展通信距离:如果需要扩展通信距离,可以使用RS-485扩展器。同时,避免使用劣质线材,布线采用手拉手形式,并在终端并联120Ω匹配电阻等措施都可以有效扩展通信距离 13

RS-485总线系统施工注意事项:施工时必须使用符合要求的双绞线传输RS485通讯数据,避免和强电走在一起,减少和避免强电对RS-485总线的干扰 17

RS-485总线系统调试方法:在调试前确保设备接线正确,且施工合乎规范。可以采用共地法、终端电阻法、中间分段断开法、单独拉线法、更换转换器法和笔记本调试法等方法进行调试 17






一个串口可以接多少个485设备的核心问题是与该上位机的485芯片的电气特性和协议特性所决定的,也就是说主要看你买的USB-485转换器、PCI-485串口卡、PCI-E串口卡上面的485主芯片的能力。

更具体的原因就是以下这些,有时间可以了解一下,不了解也没关系,知道以上的内容就行。

所谓电气特性就是指的是要保证485网络中的特征阻抗在允许的范围内,应该是120欧姆左右,连接的设备越多,特征阻抗越小,所以一般在485网络中一般都要加120欧姆的终端电阻。同时还要保证信号的衰减在可接受范围内。如MIXIM489,你就知道他能分辨的电压是什么了。所以就有了长距离传输加中继的情况了。所谓协议特性是指在485网络中传输的协议支持的寻址范围,如MODBUS应该是32个,不过好象只能连接31个设备,因为还有一个留给自己(应该是这样,具体的我有点忘记)。

设备数和接口驱动芯片有关: 32 SN75176,MAX490,MAX485,SN75179,SN75180,MAX48864 SN75184 128 MAX487 256 MAX1482,MAX3080等。

RS-485节点数主要是依接收器输入阻抗而定;根据规定,标准RS-485接口的输入阻抗为≥12kΩ,相应的标准驱动节点数为32个。为适应更多节点的通信场合,有些芯片的输入阻抗设计成1/2负载(≥24kΩ)、1/4负载(≥48kΩ)甚至1/8负载(≥96kΩ),相应的节点数可增加到64个、128个和256个。以泓格的I/O模块为例,每个485网络Z多的节点为256个,加中继I-7510后,每个485网只要工作在不同的波特率:1200240048009600192003840057600115200之下,就可以允许相同的地址号。所以中继模块不但可以使通讯距离增加,还可以增加节点数。泓格模块的485网络中节点数Z大为:256*82048个。

一条RS485总线能并联多少台设备要看什么芯片,并和所用电缆的品质相关,节点越多、传输距离越远、电磁环境越恶劣,所选的电缆要求就越高。

支持32个节点数的芯片:SN75176SN75276SN75179SN75180MAX485MAX488MAX490

支持64个节点数的芯片:SN75LBC184

支持128个节点数的芯片:MAX487MAX1487

支持256个节点数的芯片:MAX1482MAX1483MAX3080MAX3089
485通讯中一个串口可以控制多少个设备的问题是与该485网络中的电气特性和协议特性所决定的。所谓电气特性就是指的是要保证485网络中的特征阻抗在允许的范围内,应该是120欧姆左右,连接的设备越多,特征阻抗越小,所以一般在485网络中一般都要加120欧姆的终端电阻。同时还要保证信号的衰减在可接受范围内。如MIXIM489,你就知道他能分辨的电压是什么了。所以就有了长距离传输加中继的情况了。所谓协议特性是指在485网络中传输的协议支持的寻址范围,如MODBUS应该是32个,不过好象只能连接31个设备,因为还有一个留给自己(应该是这样,具体的我有点忘记)。

设备数和接口驱动芯片有关: 32 SN75176,MAX490,MAX485,SN75179,SN75180,MAX48864 SN75184 128 MAX487 256 MAX1482,MAX3080等。

RS-485节点数主要是依接收器输入阻抗而定;根据规定,标准RS-485接口的输入阻抗为≥12kΩ,相应的标准驱动节点数为32个。为适应更多节点的通信场合,有些芯片的输入阻抗设计成1/2负载(≥24kΩ)、1/4负载(≥48kΩ)甚至1/8负载(≥96kΩ),相应的节点数可增加到64个、128个和256个。以泓格的I/O模块为例,每个485网络Z多的节点为256个,加中继I-7510后,每个485网只要工作在不同的波特率:1200240048009600192003840057600115200之下,就可以允许相同的地址号。所以中继模块不但可以使通讯距离增加,还可以增加节点数。泓格模块的485网络中节点数Z大为:256*82048个。

一条RS485总线能并联多少台设备要看什么芯片,并和所用电缆的品质相关,节点越多、传输距离越远、电磁环境越恶劣,所选的电缆要求就越高。

支持32个节点数的芯片:SN75176SN75276SN75179SN75180MAX485MAX488MAX490

支持64个节点数的芯片:SN75LBC184

支持128个节点数的芯片:MAX487MAX1487

支持256个节点数的芯片:MAX1482MAX1483MAX3080MAX3089
