一、PLC配置更改教程

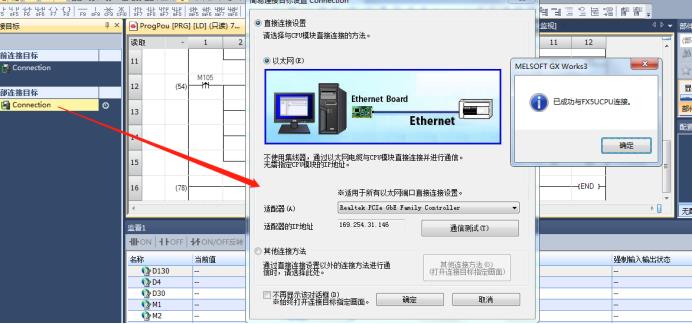

1. 打开GX WORK3，连接PLC 三菱FX5U

2、设置PLC  IP及SLMP，并把参数下载到PLC中

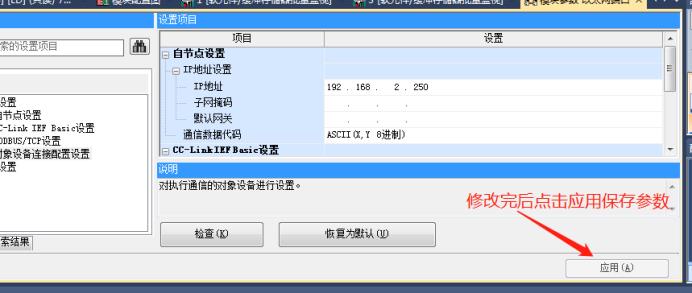

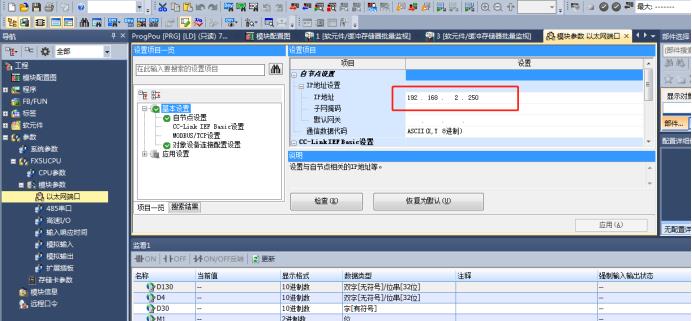

导航--参数--FX5UCPU-模块参数-以太网端口-基本设置-自节点设置：设置IP地址192.168.2.XXX，（设置范围：192.168.2.1～192.168.2.255），与通讯模块保持同一网段。

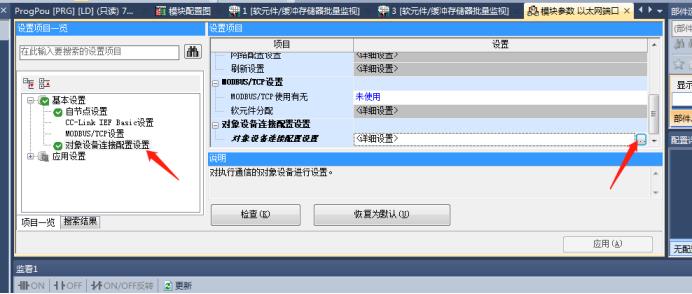

对象设备连接配置设置：进入以太网配置

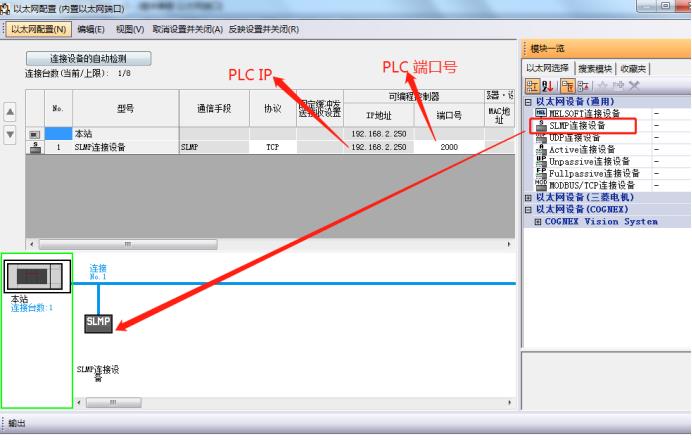

点击右边模块一栏 以太网设备（通用）-SLMPA连接设备，点击鼠标左键将SLMPA拖到左下角，设置端口号，退出保存应用

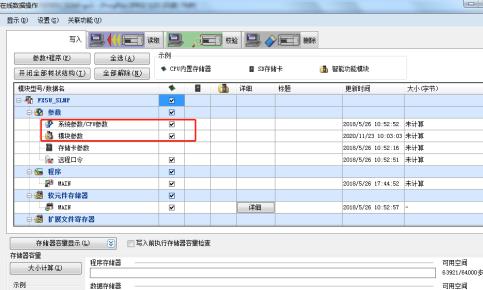

将参数写入PLC

二、网关配置

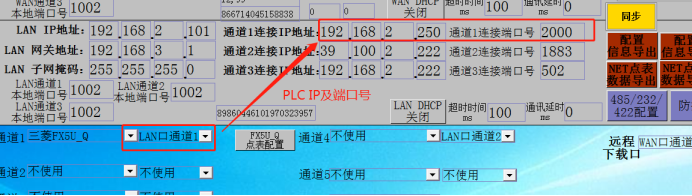

1、连接设置

2、点表

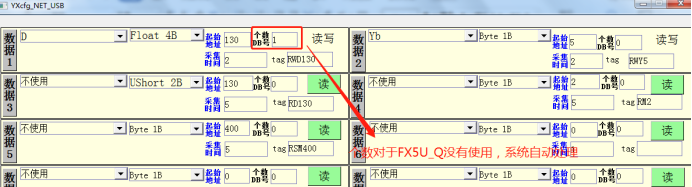

起始地址：为元件的地址，如D130的地址为130

数据类型：需要读取及下发的数据类型，如上数据1为FLOAT类型，则D130下发及读取的

值为点数；

个数：对三菱PLC FX5U,Q系列不使用个数设置，网关系统会自动处理；

上位机点保存配置时，网关会重连PLC,此时PLC会闪红灯

注意：X/Y分为8进制、16进制、二进制三种模式： 必须要一致才可通讯

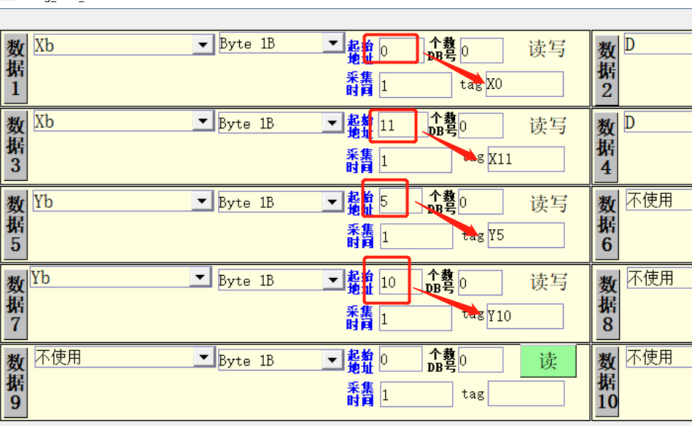

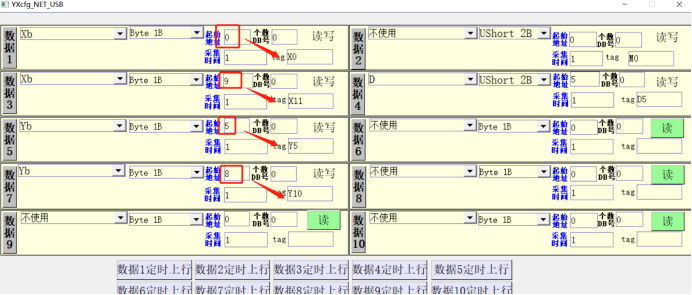

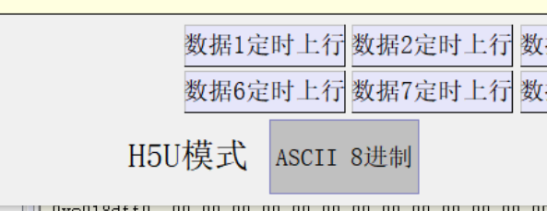

在通道的第一页配置数据里面进行模式配置

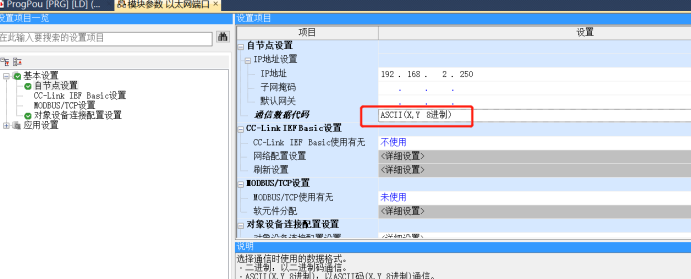

1. X/Y为ASCII 8进制时：

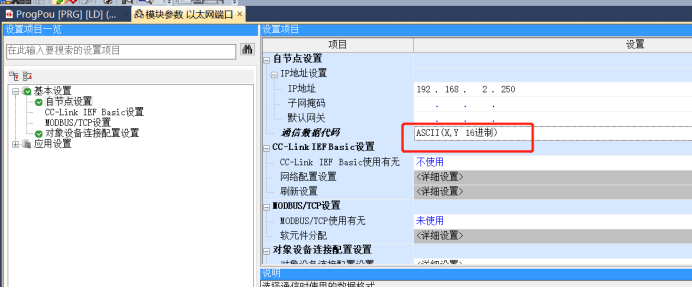

2. X/Y为ASCII 16进制时

0-7->X0-X7

8-15->X10-X17

16-23->X20-X27

.......

Y地址对应同理；

3、 X/Y为二进制时

0-7->X0-X7

8-15->X10-X17

16-23->X20-X27

.......

Y地址对应同理；
