一分钟带你了解工业PLC常见通讯口

作者:Admin 日期:2022-04-22 点击:1888
一键分享

PLC的常见基本接口

RS-232

RS-232ANSI/EIA-232标准)是IBM-PC及其兼容机上的串行连接标准。可用于许多用途,比如连接鼠标、打印机或者Modem,同时也可以接工业仪器仪表。用于驱动和连线的改进,实际应用中RS-232的传输长度或者速度常常超过标准的值

RS-232只限于PC串口和设备间点对点的通信。RS-232串口通信远距离是50英尺。

通常 RS-232 接口以9个引脚 (DB-9) 或是25个引脚 (DB-25) 的型态出现,一般个人计算机上会有两组 RS-232 接口,分别称为 COM1 COM2

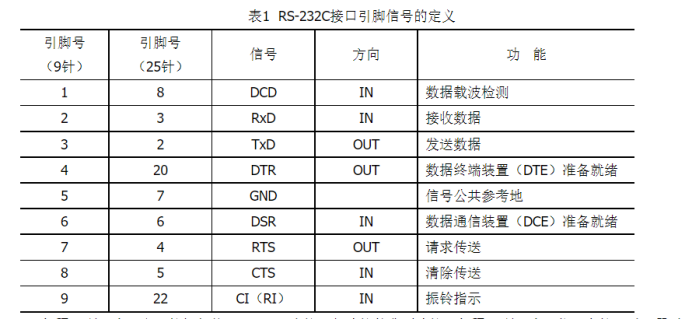

RS-232C接口引脚信号的定义
25针公插                                                                     25针母插







RS-422

RS-422EIARS-422-AStandard)是AppleMacintosh计算机的串口连接标准。RS-422使用差分信号RS-232使用非平衡参考地的信号。差分传输使用两根线发送和接收信号,对比RS-232,它能更好的抗噪声和有更远的传输距离。在工业环境中更好的抗噪性和更远的传输距离是一个很大的优点。




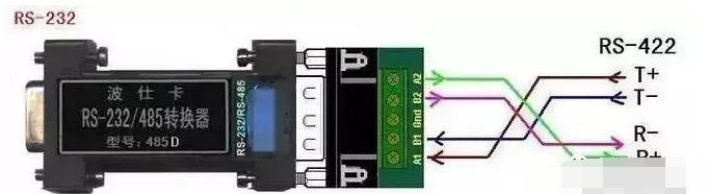

圆头8针的RS-422接头公头定义图片



RS-485

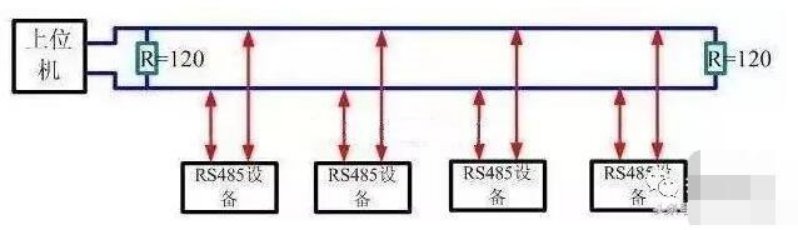

RS-485EIA-485标准)是RS-422的改进,因为它增加了设备的个数,从10个增加到32个,同时定义了在大设备个数情况下的电气特性,以保证足够的信号电压。有了多个设备的能力,你可以使用一个单个RS-422口建立设备网络。出色抗噪和多设备能力,在工业应用中建立连向PC机的分布式设备网络、其他数据收集控制器、HMI或者其他操作时,串行连接会选择RS-485RS-485RS-422的超集,因此所有的RS-422设备可以被RS-485控制RS-485可以用超过4000英尺的线进行串行通行。



RS-232RS-422RS-485的性能参数表

规定

RS-232

RS-422

RS-485

工作方式

单端

差分

差分

节点数

1收、1

110

132

大传输电缆长度

15m20m

1000m

1000m

大驱动输出电压

+/-25v

-0.25v+6v

-7v+12v

驱动器负载阻抗(Ω)

3K7K

100

54

摆率(大值)

30V/μs

N/A

N/A

接收器输入电压范围

+/-15V

-10V10V

-7V+12V

接收器输入门限

+/-3V

+/-200mV

+/-200mV

接收器输入电阻(Ω)

3K7K

4K小值)

12K

驱动器共模电压


-3V+3V

-1V+3V
